道路谱模拟与异响激励测试主要用于评价汽车零部件在实际道路振动环境下的动态响应及异响表现，适用于仪表板、车门内饰、座椅、中央通道、顶棚、车身附件及其他对道路激励较为敏感的零部件。测试可通过道路试验采集典型振动信号，再利用振动试验设备对样品施加相应激励，使零部件在实验室条件下重现具有代表性的道路振动工况。
汽车行驶过程中受到路面不平度、车轮激励、车身结构响应等因素影响，零部件之间可能发生相对运动、摩擦、碰撞或局部共振，从而触发Buzz、Squeak、Rattle等异响。道路谱模拟能够将实际道路中的动态载荷转化为可控制、可重复的试验输入，并结合声学采集和振动测量确认异响出现的工况、频率及重复性，为异常声音的实验室复现和测试判定提供依据。
适用产品
道路谱模拟与异响激励测试适用于需要验证道路振动环境下声振表现的汽车零部件，具体测试对象可根据车辆安装位置和实际受力状态确定：
- 仪表板及中控内饰组件
- 车门内饰板及门系统附件
- 座椅及座椅调节机构
- 中央通道及储物组件
- 顶棚、立柱及车身内饰件
- 车身装饰件及附件
- 其他对道路振动激励敏感的汽车零部件
检测项目
该类测试重点在于道路振动信号的获取、处理和实验室复现，并在激励过程中同步观察零部件的结构响应和异响表现。具体测试项目可根据道路数据来源及产品安装状态进行组合。
| 检测项目 | 测试内容/方法 | 主要验证目的 |
|---|---|---|
| 道路振动信号采集 | 在车辆规定位置布置加速度传感器，采集典型道路、车速及运行条件下的振动时域数据 | 获得具有代表性的道路振动输入，为后续谱模拟提供原始数据 |
| 道路谱处理与输入生成 | 对采集的时域振动数据进行筛选、截取、分析及必要的数据处理，形成试验设备可执行的激励信号 | 建立与实际道路工况对应的实验室振动输入 |

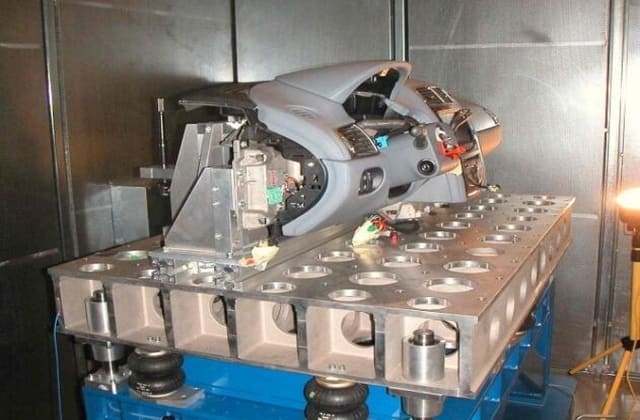

| 道路谱模拟激励 | 利用电动振动台或其他适用激励设备输入处理后的道路振动时域信号或等效振动谱 | 在实验室条件下复现具有代表性的道路动态激励 |
| 异响激励复现 | 在道路谱输入过程中同步采集声音信号，观察Buzz、Squeak、Rattle等异常声音的出现情况 | 确认道路振动是否能够触发零部件异响 |
| 声振响应测试 | 同步采集麦克风和加速度传感器信号，对异响发生时的声学和结构振动响应进行对比分析 | 建立异常声音与结构动态响应之间的对应关系 |
| 异响重复性验证 | 采用相同道路谱和安装状态重复施加激励，记录异响出现次数、工况及声学特征 | 确认道路谱激励下异常声音的稳定复现能力 |
标准依据
道路谱模拟与异响激励涉及道路振动数据、机械振动试验及声学测量，具体输入条件通常根据整车道路采集数据、产品技术要求或项目试验规范确定。以下标准可作为相应振动及声学测试方法的参考，实际测试条件应结合具体产品要求确定。
| 标准编号 | 标准名称 | 适用范围 |
|---|---|---|
| GB/T 2423.10-2019 | 环境试验 第2部分：试验方法 试验Fc：振动（正弦） | 适用于正弦振动环境试验，可作为采用正弦激励进行零部件动态响应及异响测试时的振动方法参考 |
| GB/T 2423.56-2023 | 环境试验 第2部分：试验方法 试验Fh：宽带随机振动和导则 | 适用于宽带随机振动环境试验，可作为采用随机振动或道路等效振动条件进行测试时的方法参考 |
| GB/T 3785.1-2010 | 电声学 声级计 第1部分：规范 | 适用于声级计性能和技术要求，可作为异响声学测量设备的相关依据 |

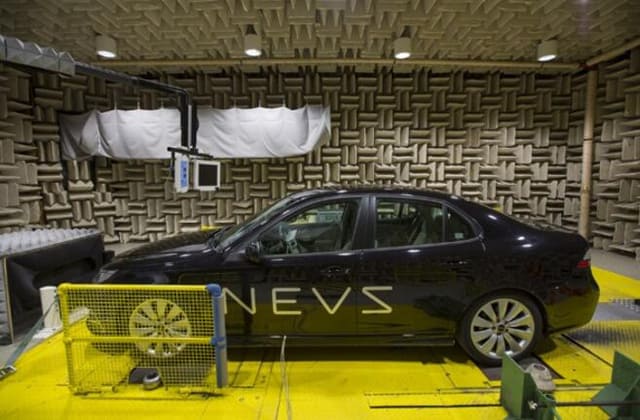

| GB/T 6882-2016 | 声学 声压法测定噪声源声功率级和声能量级 消声室和半消声室精密法 | 适用于消声室和半消声室条件下噪声源声功率级及声能量级测量，可作为规范化声学测量方法参考 |
上述标准主要用于振动环境试验及声学测量方法参考，并不直接规定所有汽车零部件道路谱及异响判定条件。道路谱输入的来源、采集位置、车速范围、路面类型、重现方式和异响判定规则，应根据项目技术文件及实际道路数据确定。
测试要点
道路谱模拟的关键在于保证输入信号与实际道路工况具有合理对应关系，同时保持样品安装边界、激励方向和测量系统稳定。对于异响测试，还需要避免设备自身噪声、夹具共振及输入失真对结果造成干扰。
| 关注事项 | 常见问题 | 说明 | 解决方案 |
|---|---|---|---|
| 道路数据代表性 | 采集的道路信号不能代表实际使用工况 | 道路谱高度依赖路面类型、车辆速度、采集位置及车辆状态，输入数据代表性不足时，实验室复现的动态响应可能与实际道路表现存在差异。 | 明确道路类型、车速及采集位置，筛选具有代表性的原始数据，并记录道路数据对应的实际工况。 |
| 输入信号一致性 | 重复测试时道路谱输入发生变化 | 道路谱模拟需要具有较高重复性，如果输入信号、截取长度或处理方式发生变化，样品响应和异响出现情况也可能随之变化。 | 固定道路谱文件、输入时长及处理方法，测试前核对设备调用的激励文件并保存输入数据。 |
| 安装边界 | 样品安装状态与实际车辆状态差异较大 | 零部件的固定方式、预紧力和连接边界会直接影响结构模态和局部相对运动，从而改变异响触发条件。 | 按照实际安装状态或项目规定工装进行固定，确认连接位置和边界条件，并保持重复测试一致。 |
| 夹具共振 | 夹具自身振动产生额外响应或声音 | 夹具固有频率可能与道路激励频段重合，产生明显共振，使样品受到非预期放大激励，同时可能产生设备自身噪声。 | 测试前进行夹具空载检查和必要的频响确认，合理选择固定方式，并区分夹具响应与样品异响。 |
| 声振同步 | 异响声音与振动数据无法准确对应 | 异响触发通常具有瞬态特征，声学和振动通道若不同步，会影响异常声音发生时间与结构响应之间的关联分析。 | 统一数据采集时基，测试前确认各通道同步状态，并保存完整的原始声振数据。 |
| 异响复现 | 道路谱可以产生振动但无法稳定触发异响 | 实际异响可能与局部位移、接触压力及特定频率组合有关，简单复制整体振动信号不一定能够稳定复现原始道路中的异常声音。 | 对道路谱关键片段进行工况分析，在保持原始边界条件的基础上重复验证，并记录异响对应的具体时间段和输入特征。 |
测试流程
道路谱模拟与异响激励测试通常先获取具有代表性的道路振动数据，再完成信号处理、实验室输入和声振同步采集，最后通过重复激励确认异响复现情况。
- 检测准备：明确测试对象、道路工况、车速范围、采集位置、异响评价要求及适用技术文件，检查振动和声学测试设备。
- 道路数据确认：确认原始道路振动数据来源、采集方向、采样参数及对应车辆运行状态，筛选符合测试要求的数据片段。
- 信号处理：根据设备输入要求对道路时域数据进行必要处理，确认信号幅值、持续时间及频率特征，并生成可执行的道路谱输入。
- 样品安装：按照实际安装状态或规定工装固定样品，确认连接、边界和关键受力位置。
- 测量系统布置：布置麦克风、加速度传感器及必要的输入响应测点，确认各通道连接和同步状态。
- 道路谱激励：调用规定道路谱文件，通过振动设备对样品施加模拟道路激励，同时记录输入和样品响应。
- 异响记录：观察并记录Buzz、Squeak、Rattle等异常声音出现的时间、位置及对应道路谱工况，保存声振原始数据。
- 重复验证：在相同输入和安装条件下重复激励，比较异响出现情况及声振响应，确认结果重复性。
- 结果判定与报告：整理道路数据、输入条件、样品状态、声振响应和异响记录，依据项目判定要求形成检测报告。
检测价值
道路谱模拟能够将实际道路中的复杂振动输入转化为实验室可重复执行的测试条件，使汽车零部件能够在相对受控的环境下接受具有代表性的动态激励。结合异响声学采集，可以验证零部件在道路振动作用下是否出现特定异常声音，并记录其发生工况和重复性。
对于质量验证、供应链质量管理及项目验收，道路谱模拟能够减少单纯依赖实际道路测试所带来的工况波动，使相同输入条件下的样品测试结果具有更好的可比性。测试数据及报告还可用于道路异响复现、异常问题确认及后续复测记录。
