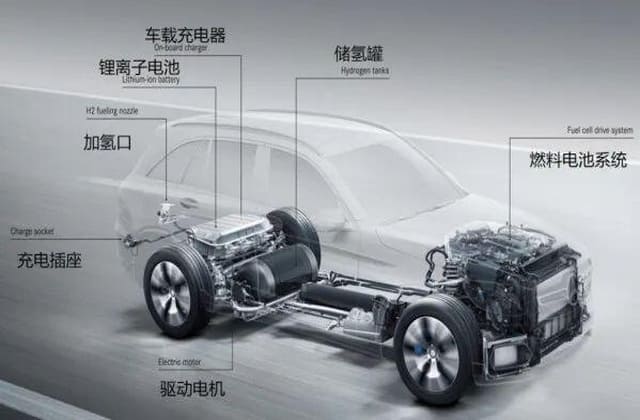

高压配电盒（PDU）是新能源汽车高压电气系统中的重要配电部件，主要承担动力电池高压电能的分配、通断控制及电路保护，并与整车高压用电设备形成相应的电气连接。常见PDU产品应用于纯电动汽车、插电式混合动力汽车等车型，可根据整车高压架构向电机控制器、车载充电机、DC/DC转换器及空调压缩机等高压负载提供电能。
PDU长期处于高电压、大电流以及车辆振动、温度变化等复杂工作环境中，其内部继电器、熔断器、母排、连接器及绝缘结构的状态都会影响高压系统运行安全。如果出现绝缘性能下降、回路压降异常、继电器通断异常、温升过高或保护功能失效，可能影响车辆高压系统的正常工作。因此，需要通过针对性的PDU测试验证其电气性能、绝缘安全、控制功能及环境适应能力。
适用产品
- 新能源汽车高压配电盒（PDU）
- 动力电池高压配电单元
- 集中式高压配电模块
- 带预充回路的高压配电盒
- 集成熔断器、继电器及电流检测功能的高压配电组件
检测项目
PDU测试需要结合产品额定电压、电流、回路数量、控制方式以及整车高压架构确定具体项目。测试通常重点关注导通及配电性能、绝缘安全、耐压、通断控制、温升和异常保护等内容。
| 检测项目 | 测试内容/方法 | 主要验证目的 |
|---|---|---|
| 回路导通测试 | 在规定工作状态下对各高压回路施加测试条件，测量回路电阻或压降并检查导通状态。 | 验证高压主回路连接是否正常，判断连接结构及导电部件是否满足设计要求。 |
| 绝缘电阻测试 | 按照规定测试方法，在高压回路与壳体或低压回路之间施加规定测试电压，测量绝缘电阻。 | 评价PDU高压回路与非带电部分之间的绝缘状态，确认绝缘性能是否满足要求。 |
| 耐电压测试 | 在规定测试部位施加相应耐压条件并保持规定时间，监测是否发生击穿、闪络或异常泄漏。 | 验证高压回路绝缘结构承受规定电气应力的能力。 |
| 继电器通断测试 | 控制PDU内部高压继电器按照规定逻辑进行吸合、断开及状态切换，监测回路响应。 | 验证高压回路通断控制功能以及继电器动作的一致性。 |
| 预充功能测试 | 模拟车辆高压系统上电过程，监测预充回路动作顺序及母线电压建立过程。 | 验证预充回路工作逻辑，降低高压系统上电过程中异常冲击的风险。 |
| 温升测试 | 在规定电流及环境条件下使PDU持续运行，测量母排、继电器、熔断器及连接部位等关键位置温度。 | 评价高电流持续工作状态下关键部件的发热情况和热稳定性。 |
| 保护功能测试 | 根据产品设计设置过流、短路或异常状态，观察熔断器、继电器及相关保护回路的动作情况。 | 验证异常电气状态下PDU的保护及故障响应能力。 |
标准依据
PDU属于新能源汽车高压电气系统部件，具体检测依据需要结合产品额定电压、安装方式、整车系统架构及项目技术要求确定。涉及电气安全和环境可靠性的测试，可结合道路车辆电气电子设备相关标准以及产品专用技术条件开展，具体项目应按照实际测试范围确定适用标准。
| 标准编号 | 标准名称 | 适用范围 |
|---|---|---|
| ISO 6469-3:2021 | Electrically propelled road vehicles — Safety specifications — Part 3: Electrical safety | 适用于电驱动道路车辆的电气安全要求，可作为新能源汽车高压电气系统及相关部件电气安全验证的参考依据。 |
| ISO 16750-2:2023 | Road vehicles — Environmental conditions and testing for electrical and electronic equipment — Part 2: Electrical loads | 适用于道路车辆电气和电子设备的电气负荷环境条件及相关测试，可用于PDU电气负荷适应性验证。 |
| ISO 16750-3:2023 | Road vehicles — Environmental conditions and testing for electrical and electronic equipment — Part 3: Mechanical loads | 适用于道路车辆电气和电子设备的机械环境负荷测试，可用于PDU振动、机械冲击等相关环境适应性验证。 |
| ISO 16750-4:2023 | Road vehicles — Environmental conditions and testing for electrical and electronic equipment — Part 4: Climatic loads | 适用于道路车辆电气和电子设备的气候环境负荷测试，可用于PDU高低温、温度循环等环境适应性验证。 |
测试要点
PDU测试涉及高压、大电流及多回路切换，测试过程中需要重点控制样品连接、测试电压、电流及工作状态，并关注绝缘、温升、继电器动作和预充过程中的异常变化。对于高压测试项目，还应确保测试设备、样品及人员处于符合要求的安全状态。
| 关注事项 | 常见问题 | 说明 | 解决方案 |
|---|---|---|---|
| 高压连接 | 测试过程中出现接触电阻异常 | 高压连接器、母排连接点或紧固结构接触状态异常，会导致局部压降和发热增加，并影响回路测试数据。 | 测试前检查端子、母排及连接器状态，确认连接可靠并按照规定方式完成紧固，对异常回路进行单独复测。 |
| 绝缘状态 | 绝缘电阻测试结果偏低 | 绝缘材料状态、潮湿污染、线束布置或内部结构间隙均可能影响绝缘测试结果，异常绝缘状态还可能带来高压安全风险。 | 确认测试环境和样品状态，检查高压回路与壳体之间的绝缘结构，排除污染、受潮及连接错误后重新测试。 |
| 耐压测试 | 测试过程中出现泄漏异常或保护动作 | 耐压测试对绝缘结构施加较高电气应力，绝缘薄弱点、装配问题或测试连接错误均可能导致异常。 | 核对测试电压和持续时间，确认测试连接及样品状态，定位异常回路后进行结构和绝缘设计检查。 |
| 预充控制 | 预充时间异常或母线电压建立不稳定 | 预充电阻、继电器动作顺序、母线负载以及控制策略均会影响预充过程，异常可能导致上电失败或高压系统冲击。 | 分别监测预充回路、继电器状态和母线电压变化，核对控制时序及相关参数，并对异常工况进行重复验证。 |
| 温升状态 | 高电流持续运行后局部温度过高 | 母排、继电器触点、熔断器及连接部位的接触状态会影响回路电阻，局部电阻增大可能造成集中发热。 | 记录关键位置温度变化并结合回路压降分析发热原因，检查连接状态和导电结构，整改后重新进行温升验证。 |
| 继电器通断 | 继电器动作后回路状态与控制指令不一致 | 继电器驱动、控制逻辑、触点状态及反馈信号异常都可能造成实际回路状态与控制状态不一致。 | 同步监测控制信号、继电器状态反馈及高压回路实际状态，区分驱动、控制和触点问题后进行针对性排查。 |

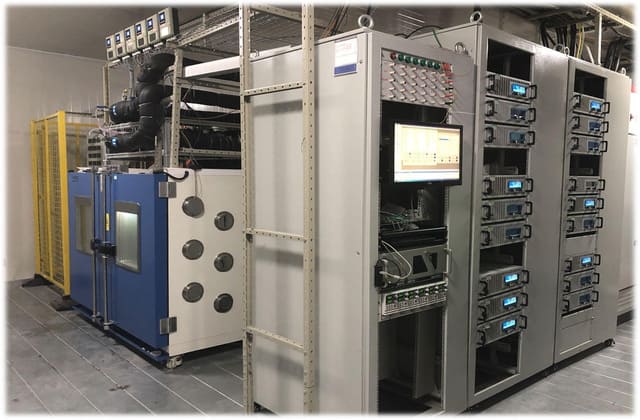

测试流程
PDU测试通常先确认产品规格和测试范围，再根据不同项目建立低压控制、高压输入输出及监测连接。涉及绝缘和耐压测试时，应按照规定的测试条件实施；涉及带载运行的项目，则需要逐步建立工作电流并持续监测关键部位状态。
- 确认PDU型号、额定电压、电流、回路配置及测试要求。
- 检查样品外观、连接器、母排、熔断器及继电器等部件状态。
- 按照测试项目完成高压回路、低压控制及数据采集设备连接。
- 确认测试设备状态及安全条件，设置相应测试参数。
- 执行导通、绝缘、耐压及通断控制等电气性能测试。
- 根据产品工作要求执行预充、带载运行及温升测试。
- 按照测试方案验证异常状态及相关保护功能，并记录动作过程。
- 整理测试数据，对异常结果进行复测和分析，依据适用要求形成检测记录及报告。
检测价值
PDU测试能够帮助企业确认高压配电回路的导通状态、绝缘性能及通断控制功能，并通过温升和带载测试发现母排、继电器、熔断器及连接部位可能存在的电气或热方面问题。
在产品研发和定型阶段，测试数据可用于高压配电结构验证、保护策略检查及设计整改；在品质和项目验证阶段，可用于产品一致性确认、异常问题定位、整改复测以及客户技术资料和项目交付，为高压配电系统的安全性和稳定性评估提供依据。
