模态与固有频率测试主要用于评价汽车零部件及结构件在外部激励作用下的动态响应特性，常见检测对象包括车身结构件、底盘零部件、内外饰件、电驱动部件及其他对结构振动特性有要求的产品。测试可通过冲击锤激励、激振器激励等方式施加输入，同时利用加速度传感器等测量设备采集结构响应，获得不同测点的频响数据。
当零部件的固有频率与发动机、电机、路面激励或其他周期性激励频率接近时，可能产生明显的共振响应，使振动幅值增大，并进一步影响噪声、结构强度和使用稳定性。开展模态与固有频率测试，可以识别结构的固有频率、振型及阻尼等动态参数，判断结构在规定测试条件下的振动特征，为NVH性能评价、异常振动复测和结构动态特性确认提供数据依据。

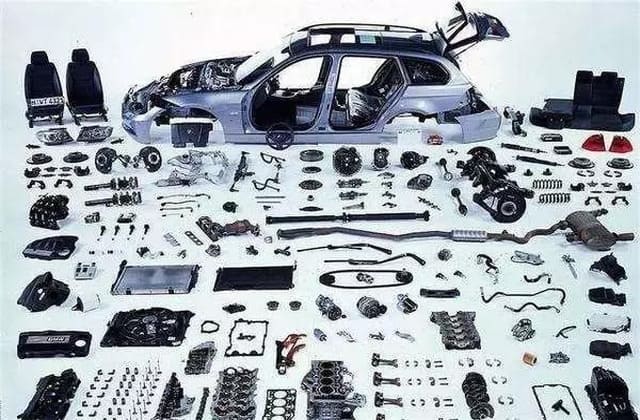

适用产品
该类测试适用于需要确认结构动态特性或分析振动响应的汽车零部件，具体检测范围可根据产品尺寸、安装边界和测试目的进行确定：
- 车身结构件及车身附件
- 底盘及悬架相关零部件
- 座椅及内饰结构件
- 仪表板及车身内外饰件
- 电驱动及传动系统相关部件
- 电机、风扇及其他旋转设备支撑结构
- 其他需要进行结构模态特性评价的汽车零部件
检测项目
模态测试通常需要同步记录激励输入与结构响应，通过频响函数及模态参数计算获得结构动态特征。具体测试项目应根据样品结构和测试目的选择，避免将不适用于当前产品的测试项目纳入检测范围。
| 检测项目 | 测试内容/方法 | 主要验证目的 |
|---|---|---|
| 固有频率测试 | 采用冲击锤或激振器对样品施加规定激励，同时采集各测点响应信号，通过频响函数识别共振峰值对应频率 | 确定结构主要固有频率，评价其动态频率特征 |
| 振型测试 | 按照预设测点网格进行多点响应采集，通过不同测点的幅值和相位关系重构结构振型 | 识别结构在不同模态下的变形和振动分布特征 |
| 频响函数测试 | 同步采集激励力与结构响应，计算输入与输出之间的频率响应关系 | 获得结构在不同频率下的动态响应特性 |
| 阻尼特性测试 | 根据频响曲线或模态参数计算方法分析共振峰附近的响应特征，获得相应阻尼参数 | 评价结构振动能量耗散及共振响应特征 |
| 边界条件影响测试 | 在不同安装或约束状态下进行模态测量，对比固有频率和振型变化 | 确认安装方式及边界条件对结构动态特性的影响 |
标准依据
模态与固有频率测试涉及机械振动测量、频率响应及数据分析，实际执行时应根据产品类型、测试目的和客户技术要求选择适用标准。以下标准可作为机械振动测量和评价的相关依据。
| 标准编号 | 标准名称 | 适用范围 |
|---|---|---|
| GB/T 2298-2010 | 机械振动、冲击与状态监测 词汇 | 用于机械振动、冲击及状态监测相关术语定义，可作为模态与固有频率测试的基础术语依据 |
| GB/T 6075.1-2012 | 机械振动 在非旋转部件上测量和评价机器的机械振动 第1部分：总则 | 适用于非旋转部件机械振动测量和评价的一般原则，可作为相关结构振动测量的方法参考 |
| GB/T 6075.2-2012 | 机械振动 在非旋转部件上测量和评价机器的机械振动 第2部分：50 MW以上陆地安装的汽轮机和发电机 | 主要适用于特定大型汽轮机和发电机，不宜直接用于普通汽车零部件；仅在测试对象及项目适用时参考 |
| ISO 7626-1:2011 | Mechanical vibration and shock — Experimental determination of mechanical mobility — Part 1: Basic definitions and transducers | 用于机械导纳等动态特性的实验测定，涉及激励与响应测量的基本定义和传感器，可作为模态测试方法参考 |
汽车零部件模态测试通常还需要结合产品图纸、安装边界、企业技术条件或项目试验规范确定具体测点、激励方式和判定要求。对于自由边界、固定边界或实际装车边界，不同条件下获得的固有频率和振型不能直接进行等同比较。
测试要点
模态与固有频率测试对样品边界条件、测点布置、激励方式及信号质量较为敏感。测试过程中需要保证输入与输出信号之间具有明确的对应关系，并对结构安装状态和测量重复性进行控制，避免非被测因素造成频率峰值或振型变化。
| 关注事项 | 常见问题 | 说明 | 解决方案 |
|---|---|---|---|
| 边界条件 | 样品固定方式与规定状态不一致 | 约束位置和连接刚度会改变结构的质量分布与刚度边界，从而直接影响固有频率和振型。边界条件变化可能使不同批次或不同阶段的数据失去可比性。 | 按照测试要求明确自由、固定或实际安装边界，检查夹具连接状态，并在测试记录中注明具体安装条件。 |
| 测点布置 | 测点数量不足或位置分布不合理 | 模态振型需要通过多个空间测点重构，若测点避开关键振动区域或覆盖不足，可能遗漏局部模态，影响振型识别和模态参数提取。 | 根据结构尺寸和预期模态阶次规划测点，重点覆盖结构连接处、自由端及可能存在较大响应的位置。 |
| 激励位置 | 激励点选择不合理导致部分模态响应较弱 | 不同激励位置对各阶模态的参与程度不同，在节点附近施加激励可能使对应模态响应较低，造成部分固有频率不易识别。 | 根据结构形状和测点布置选择合适激励位置，必要时调整激励点并进行重复测量确认。 |
| 传感器质量影响 | 传感器质量对轻量化样品动态特性产生影响 | 对于质量较小或刚度较低的零部件，传感器附加质量可能改变局部质量分布，导致固有频率发生偏移。 | 根据样品质量和结构特点选择适当传感器及安装方式，并评估测量系统附加质量对结果的影响。 |
| 信号质量 | 频响曲线存在明显噪声或异常峰值 | 环境振动、线缆松动、传感器安装不良及激励信号不稳定均可能导致频响数据出现杂散峰值，影响模态参数识别。 | 检查传感器、线缆和采集通道，确认激励信号稳定，对异常频段进行重复采集和数据比对。 |
| 模态识别 | 将局部响应峰或外部干扰误认为结构固有频率 | 单一测点出现峰值并不一定代表完整结构模态，夹具、传感器及外部设备均可能产生局部频率成分，需要结合多个测点的幅值和相位进行判断。 | 结合频响函数、多个测点响应及振型结果综合判断，对可疑频率进行重复测试确认。 |
| 测试重复性 | 重复安装后固有频率变化明显 | 样品重新安装后若连接位置、紧固程度或边界刚度发生变化，结构动态参数也可能随之改变，导致结果差异。 | 固定安装基准和紧固要求，记录安装状态，重新安装后先确认边界条件，再进行复测比较。 |
测试流程
测试流程以激励输入、结构响应采集和模态参数分析为主，在正式测试前完成样品边界和测量系统确认，以保证获得的固有频率及振型数据具有可追溯性。
- 检测准备：确认样品信息、测试目的、模态阶次范围、频率范围及评价要求，检查数据采集和激励设备状态。
- 样品确认：核对样品型号、结构状态和安装条件，确认样品无明显影响测试的异常，并记录测试前状态。
- 边界与测点设置：根据规定安装条件固定或悬置样品，确定测点坐标和编号，安装加速度传感器并检查连接状态。
- 激励实施：采用冲击锤或激振器在规定位置施加输入，按照测试频率范围采集各测点的结构响应信号。
- 数据采集：同步记录激励力和响应信号，检查时域波形、频响函数及相干性等数据质量，发现异常及时复测。
- 模态分析：根据频响数据识别固有频率，结合各测点幅值和相位关系分析振型，并根据适用方法获得相应模态参数。
- 结果判定：依据产品技术要求、试验规范或约定评价条件，对固有频率、振型及其他测试结果进行分析和判定。
- 报告输出：整理样品状态、边界条件、测点布置、测试参数、原始数据、频响曲线及分析结果，形成检测报告。
检测价值
模态与固有频率测试能够获得汽车零部件的固有频率、振型及相关动态响应数据，为结构振动特性的客观评价提供依据。通过对不同样品、不同安装状态或不同测试条件下的数据进行比较，可用于质量验证、产品一致性评价及项目验收。
当零部件出现异常振动、特定频率噪声或共振现象时，模态测试结果还可以用于判断结构固有频率与外部激励之间的频率关系，为异常问题复测提供数据依据。测试形成的频响曲线、模态参数和判定结果，也可作为供应链质量管理、客户技术资料提交及相关测试资料整理的一部分。
