声品质与噪声源定位测试主要用于评价汽车零部件运行过程中产生的声音特征及主要噪声辐射位置，适用于驱动电机、电驱动总成、风扇、泵类部件、车身内饰件及其他存在明显声学表现差异的产品。测试通过麦克风、麦克风阵列及振动传感器等设备采集声音和结构响应，并结合产品运行转速、负载等工况进行分析。
汽车零部件的噪声不仅与声压级大小有关，声音的频率组成、响度、尖锐度、粗糙度及时间变化也会影响实际听感。同时，多个结构区域可能同时产生或辐射噪声，仅依靠单点测量难以判断主要声源位置。通过声品质分析和噪声源定位，可以从听觉特征与空间分布两个方面识别异常声音，为NVH性能评价、噪声问题确认和测试结果对比提供客观依据。
适用产品
该类测试适用于需要评价声音感知特性或确定主要噪声辐射区域的汽车零部件，具体对象可根据产品运行方式和声学特征选择：
- 驱动电机及电驱动总成
- 减速器及齿轮传动部件
- 电机控制器及相关机电部件
- 冷却风扇、鼓风机及泵类部件
- 仪表板、车门内饰板及中央通道
- 座椅及车身内饰组件
- 其他需要进行声品质评价或噪声源定位的汽车零部件
检测项目
声品质与噪声源定位测试通常结合声压采集、主观听感指标计算及空间声源识别进行。根据产品类型和测试目的，可选择单点声学测量、阵列定位或声振联合分析等方法。
| 检测项目 | 测试内容/方法 | 主要验证目的 |
|---|---|---|
| 声压级测试 | 在规定测点布置测量麦克风，采集产品运行过程中的声压信号，并记录对应转速、负载及工作状态 | 评价产品运行过程中的整体噪声水平 |
| 声品质参数分析 | 根据采集的声音信号计算响度、尖锐度、粗糙度、波动强度等声品质相关指标 | 评价声音的听感特征及不同工况下的变化 |
| 频谱分析 | 对运行声音进行FFT及频带分析，识别主要频率峰值、频带能量及异常声学成分 | 确定声音的主要频率组成及异常频带 |
| 噪声源定位 | 采用麦克风阵列等空间声学测量方法，对声场数据进行采集和空间映射，识别主要噪声辐射区域 | 判断产品主要噪声源或声辐射集中区域 |
| 工况关联分析 | 同步记录转速、扭矩、负载或运行模式，将声品质参数及噪声频率变化与工作状态进行对应 | 确认噪声及声品质变化与运行工况之间的关系 |
| 声振关联分析 | 同步采集麦克风和结构加速度信号，对声音频率与结构振动频率进行对应分析 | 判断主要噪声是否与结构振动响应存在关联 |
标准依据
声品质与噪声源定位涉及声压测量、声功率测量及声学测试环境等内容，具体测量方式应根据产品类型和项目要求确定。以下标准可作为相关声学测试设备及测量方法的参考，声品质指标及噪声源定位的具体评价条件仍需结合项目技术要求制定。
| 标准编号 | 标准名称 | 适用范围 |
|---|---|---|
| GB/T 3785.1-2010 | 电声学 声级计 第1部分：规范 | 适用于声级计性能和技术要求，可作为声压级测量设备的相关依据 |
| GB/T 6882-2016 | 声学 声压法测定噪声源声功率级和声能量级 消声室和半消声室精密法 | 适用于消声室和半消声室条件下噪声源声功率级和声能量级测量，可作为规范化声学测量的方法参考 |
| GB/T 3767-2016 | 声学 声压法测定噪声源声功率级和声能量级 反射面上方近似自由场的工程法 | 适用于近似自由场条件下噪声源声功率级和声能量级测量，可作为相应声学测试场景的方法参考 |
| GB/T 18696.1-2004 | 声学 阻抗管中吸声系数和声阻抗的测量 第1部分：驻波比法 | 适用于声学材料吸声系数和声阻抗测量，在涉及材料声学特性分析时可作为相关方法参考 |
需要注意的是，声品质指标并不存在适用于所有汽车零部件的统一合格限值，响度、尖锐度、粗糙度等参数通常需要结合产品类型、测试工况和项目评价要求进行解释。噪声源定位结果同样应结合声场环境、测量距离及设备阵列条件进行判断。
测试要点
声品质与噪声源定位对测试环境、测量距离、麦克风布置、产品运行状态及数据同步具有较高要求。尤其在多个噪声源同时存在时，需要结合频谱、空间声场及结构振动信息进行综合判断，避免将反射声、背景噪声或其他部件声音误判为主要声源。
| 关注事项 | 常见问题 | 说明 | 解决方案 |
|---|---|---|---|
| 测试环境 | 背景噪声或反射声影响结果 | 环境背景噪声会叠加到被测声音中，测试空间的反射也可能改变声场分布，使声品质参数和声源定位结果产生偏差。 | 根据测试要求选择合适声学环境，测试前采集背景噪声，并确认测量区域不存在明显的外部声源干扰。 |
| 麦克风布置 | 测点位置和距离不一致 | 声压级及部分声品质参数与测量距离、角度和位置有关，测点变化会导致不同测试结果缺乏直接可比性。 | 按照项目要求固定麦克风位置、距离和方向，记录测量布置并在重复测试中保持一致。 |
| 阵列定位 | 声源位置出现多个热点 | 多个部件同时辐射噪声或结构反射可能形成多个声学热点，单次声源图像不一定能够直接代表实际主要声源。 | 结合不同工况、频段及频谱结果进行对比，必要时分频分析并结合结构测点进一步确认。 |
| 运行工况 | 转速或负载变化导致声品质结果波动 | 汽车零部件的声音特征通常随转速、扭矩和负载变化而改变，工况不一致会造成声品质参数差异。 | 明确转速、扭矩和负载条件，稳态测试时待工况稳定后采集数据，瞬态测试则同步记录运行参数。 |
| 频率特征 | 将局部频率峰值直接判断为主要声源 | 某一频率峰值可能来自结构共振或声场放大，并不一定对应实际激励源，因此仅依据频谱峰值定位声源存在误判风险。 | 结合声源空间分布、结构振动和运行阶次进行综合分析，必要时对不同频带分别定位。 |
| 数据重复性 | 同一工况下测试结果差异较大 | 样品安装状态、运行温度、负载变化及测量系统位置变化都可能改变声学响应，影响声品质参数和定位结果的一致性。 | 规范样品安装和运行条件，确认设备状态，在相同工况和测量布置下进行重复测试并比较结果。 |
测试流程
声品质与噪声源定位测试通常先确定产品运行工况和声学测量环境，再完成测点或阵列布置，通过同步采集声音及运行参数获得原始数据，最后开展声品质参数、频谱及空间声源分析。
- 检测准备：确认产品型号、测试目标、运行工况、评价指标和测量要求，检查声学采集及噪声源定位设备。
- 样品确认：检查样品安装、连接及工作状态，确认测试过程中不存在与项目无关的异常运行状态。
- 测试环境确认：检查背景噪声及测试空间条件，根据测试要求确定麦克风或麦克风阵列布置区域。

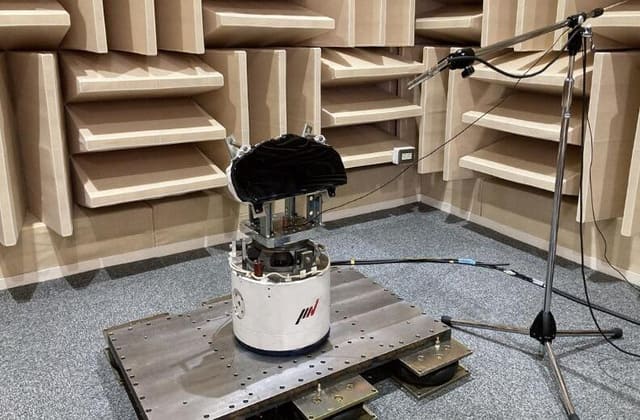

- 测量系统布置：安装麦克风、麦克风阵列及必要的加速度传感器，确认测点位置、方向、距离和各通道同步状态。
- 工况设置：根据项目要求设定转速、扭矩、负载或工作模式，稳态测试时确认运行参数达到目标条件。
- 声学数据采集：在规定工况下采集声压、声场及必要的结构振动数据，同时记录转速、扭矩等运行参数。
- 声品质分析：根据原始声音信号计算相关声品质参数，并比较不同运行工况下指标变化。
- 噪声源定位：对阵列声学数据进行空间分析，根据频段和工况识别主要噪声辐射区域，并与频谱结果进行对应。
- 结果判定与报告：整理测试环境、测点布置、运行工况、声品质参数、频谱及声源定位结果，依据项目要求形成检测报告。
检测价值
声品质测试能够从声音听感特征角度评价汽车零部件的声学表现，不仅关注声压级，还可以通过响度、尖锐度、粗糙度及波动强度等指标描述声音特征。噪声源定位则能够通过空间声学数据确定主要噪声辐射区域，使异常声音分析从单纯的声级比较进一步扩展到声源位置和频率特征判断。
对于电驱动系统、机电部件及车身内饰件等产品，可在不同转速、负载和工作模式下建立声品质与声源定位测试记录，用于产品质量验证、项目验收及异常噪声复测。检测数据和报告还可作为供应链质量管理及客户技术资料提交中的客观测试依据。
